DropDownList в DataGrid и иерархические данные
DataGrid является мощным средством отображения данных и в своем, наиболее общем применении, позволяет отобразить какую-либо таблицу из базы данных
Для написания статьи использована русская версия Visual Basic.NET.

1. Вступление.



DataGrid является мощным средством отображения данных и в своем, наиболее общем применении, позволяет отобразить какую-либо таблицу из базы данных, например:

Это таблица Employee из учебной базы данных Pubs, входящая в MS SQL Server. Как видим, DataGrid отобразил все поля, в том числе, поля являющиеся ключами для связи с другими таблицами. В частности, поле job_id, указанное стрелкой, содержит идентификаторы должностей работников. Сами же названия должностей находятся в таблице jobs, являющейся родительской по отношению к искомой таблице.

А как сделать так, чтобы в DataGrid (1) отображать только нужные поля, а поле job_id (2) отображало вместо цифр наименования должностей. Да чтобы в режиме редактирования (3) выбирать эти должности из списка прямо в DataGrid.

Решая эту задачу, я нашел удивительно мало примеров по выводу в DataGrid информации из родительской таблицы. Хотя, в то же время, довольно много сведений по отображению записей из подчиненной (дочерней) таблицы.

Как бы то ни было, задачу нашу можно решить несколькими путями. Я попробую показать вариант, который требует минимум кода и несколько движений мышки. Благо, Visual Studio.NET позволяет это сделать. В процессе решения задачи будут выполнены шаги по созданию проекта, что окажется полезным для начинающих разработчиков ASP.NET

2. Создание проекта



Итак, открываем студию и на начальной странице выбираем "Новый проект".

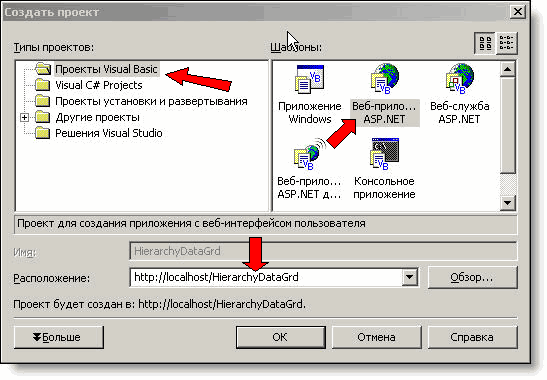

В диалоговом окне выбираем язык программирования (я выбрал удобный мне Visual Basic), далее - тип приложения. У нас это "Веб-приложение ASP.NET". Изменим имя по умолчанию на осмысленное HierarchyDataGrid.



Жмем кнопку ОК и смотрим, как создается проект на локальном Веб-сервере.

После создания проекта, в обозреватель решений выводится список файлов, входящих в наш проект. И видим, что в названии проекта я допустил ошибку. Надеюсь, с Вами этого никогда не случится :).





Сразу поменяем название нашей страницы с WebForm1.aspx на default.aspx. Это важно, особенно в случае, если это начальная страница сайта. Дважды щелкаем по названию нашей страницы. Откроется чистая форма. Все, проект создан!

3. Создание соединения с базой данных и настройка DataAdapter



Следующий наш шаг - соединение с базой данных Pubs. Разумеется, для этого должен быть установлен и запущен MS SQL Server2000.

Откроем Обозреватель серверов и найдем наш SQL Server с базой данных Pubs. Развернув дерево объектов базы, находим таблицы employee и jobs.





Захватив мышкой название таблицы employee, перетянем ее на форму. VS.NET автоматически создаст в невидимой части формы соединение с базой Pubs под именем SqlConnection1 и DataAdapter с именем SqlDataAdapter1 для работы с таблицей employee.

Те же действия проделаем с таблицей jobs.

Переименуем вновь созданные объекты:

  • SqlConnection1 в conPubs
  • SqlDataAdapter1 в daEmployee
  • SqlDataAdapter2 в daJobs

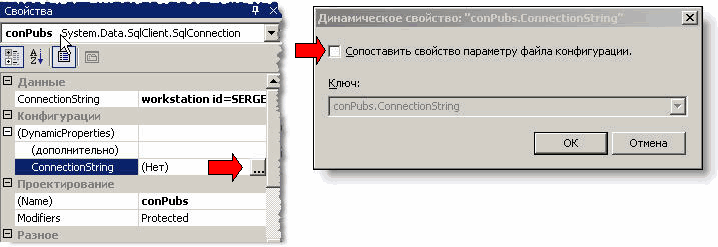

Затем выделим conPubs и перейдем в окно свойств. В секции Конфигурации раскроем DynamicProperties и в свойстве ConnectionString нажмем кнопку. В открывшемся диалоговом окне поставим флажок и закроем его.





В результате этой операции строка соединения у нас добавилась в файл Web.config, что дает нам прекрасную возможность конфигурировать наше соединение без необходимости лезть в код. Этим мы сразу и воспользуемся. Вперед!

Открываем файл Web.config, находим секцию appSettings, а в ней запись с нашей строкой соединения под именем ключа "conPubs.ConnectionString". Созданную редактором строку соединения заменим на показанную на изображении, и немного отформатируем ее для удобства чтения.





Почему я это сделал? Так мы избежим проблем с правами доступа и настройками SQL Server. В итоге, мы создали соединение и готовы делать дальнейшие шаги.

4. Создание Dataset и DataRelation



Теперь мы должны создать так называемый типизированный Dataset. Щелкнув правой кнопкой мышки по изображению любого DataAdapter, в данном случае с названием daJobs, в контекстном меню выберем пункт "Создание Dataset...".





В появившемся диалоговом окне в дополнение к таблице jobs, будет предложено добавить в Dataset и таблицу employee. Отлично! Ставим флажок и нажимаем ОК.

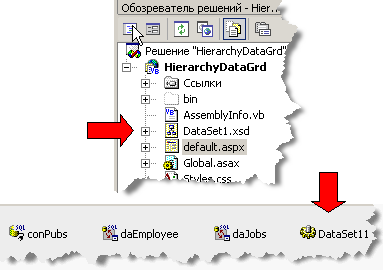

Наш Dataset создан. В обозревателе решений это файл Dataset1.xsd, а в невидимой части формы - объект Dataset11.





Щелкнем дважды по файлу Dataset1.xsd. Откроется схема с двумя нашими таблицами. Свяжем их по полям job_id.





Для этого откроем Область элементов и перетянем объект Relation на одну из таблиц. Откроется диалоговое окно. Родительским элементом ставим таблицу jobs, ну а дочерним, соответственно, таблицу employee. Поле ключа подставится автоматически, а поле внешнего ключа - после выбора дочерней таблицы. Имя Relation и наименование ключа редактор определит автоматически.







Нажимаем ОК и видим, что между таблицами появилась связь один-ко-многим. Нам осталось еще чуть поработать ручками: добавим в таблицу employee поле job_desc.





Все! Подготовительная часть закончена. Более-менее приближенно, мы сделали то, что необходимо делать каждый раз при создании приложения, работающего с базами данных. Создали новый проект, соединение с БД, настроили DataAdapter'ы, создали Dataset и отношения между таблицами.

5. Настройка DataGrid



В редакторе перейдем на страницу default.aspx. Перетащим на форму DataGrid из Области элементов. Щелчком правой кнопки мышки по нему вызовем контекстное меню и выберем пункт "Автоформат". В нем выберем формат "Профессиональный1" и закроем диалоговое окно. Впрочем, это на ваш вкус. Я еще изменил шрифт по умолчанию на Verdana и на один пункт уменьшил его размер.

В конечном итоге, после всех, в т.ч. и будущих настроек, наш DataGrid будет иметь вот такой вид.





Ну, а теперь будем его настраивать. Свяжем наш DataGrid с Dataset. Это очень просто. В свойствах для поля DataSource выбираем Dataset11. Затем полю DataMember назначаем имя таблицы employee, а полю DataKeyField - название столбца emp_id из таблицы employee





Следующим действием будет открытие Построителя свойств. Щелчком мыши на DataGrid вызываем контекстное меню и выбираем пункт "Построитель свойств…"





В открывшейся форме начинаем формировать наш DataGrid. Слева выберем пункт "Столбцы" и сразу же снимем флажок с параметра "Создавать столбцы автоматически".

В списке "Доступные столбцы" перечислены (как Поля данных) столбцы из таблицы employee, которая входит в наш DataSet11, а также дополнительные столбцы для управления данными в DataGrid. Наша задача состоит в том, чтобы выбрать нужные для отображения столбцы. Начнем!

Переместим в список "Выбранные столбцы" следующие столбцы:

  • emp_id - и снимем флажок с параметра "Выводить на экран"
  • fname - изменим текст верхнего колонтитула на "First Name", и поставим флажок у параметра "Только для чтения"
  • lname - изменим текст верхнего колонтитула на "Last Name", и поставим флажок у параметра "Только для чтения"
  • job_desc - изменим текст верхнего колонтитула на "Job Position" и в нижней части формы нажмем на ссылку "Преобразовать этот столбец в столбец шаблона"

Важно следовать данному порядку добавления столбцов!

Далее, добавим еще один дополнительный столбец. Он находится в группе "Столбец кнопки" под названием "Правка, Обновить, Отмена".





На этом, наш DataGrid почти готов. Подведя итог последних действий, мы создали DataGrid в 5 столбцов, один из которых невидим, два только для чтения, 1 предназначен для управления редактированием и 1 представляет собой шаблон. Вот его, последнего, мы и начнем сейчас настраивать.



6. Создание шаблонного поля с DropDownList

Снова вызываем контекстное меню DataGrid и видим, что в нем появился пункт "Изменить шаблон". В нем только одно подменю: тот самый столбец, который мы определили шаблоном.





Выбираем его - открылся редактор шаблонного столбца. Нас в нем интересуют ItemTemplate - область, которая находится в строке DataGrid в режиме отображения данных. И EditItemTemplate - соответственно в режиме редактирования. Левая часть изображения показывает шаблон до нашего вмешательства. Как видим, ItemTemplate содержит внутри label, а EditItemTemplate - textbox. Изменим ширину Label1, и удалим textbox. Вместо него из Области элементов перетащим DropDownList и тоже настроим по ширине, принимая во внимание длину отображаемого в нем текста.





Оставим его выделенным, и в окне свойств выберем DataSource, DataMember, DataTextField и DataValueField, как показано на рисунке.





Таким образом, мы привязали DropDownList к данным, которыми он будет заполняться из родительской таблицы jobs.

Ту же процедуру мы должны сделать с Label1, но немного иначе. Выделим его, в окне свойств найдем DataBindings, и вызовем диалоговое окно привязки данных нажатием на кнопочку. Слева выберем свойство Text. Справа же, нажмем нижний RadioButton и впишем выражение, которое мы видим в окне "Особого выражения привязки". Оно представляет собой функцию, которая будет у нас в коде.





Закроем окно, нажимая на ОК. Правой кнопкой мышки кликнем по шаблону и в контекстном меню выберем пункт "Завершить изменение шаблона".

Все, конструирование закончилось. Осталось написать немного кода, чтобы наш пример заработал.



7. Заключение

Public Class WebForm1
    Inherits System.Web.UI.Page

#Region " Код, автоматически созданный конструктором веб-форм"

    Private Sub Page_Load(ByVal sender As System.Object, ByVal e As System.EventArgs) Handles MyBase.Load
        ' загрузка страницы, соединение с БД, заполнение DataSet
        If Not IsPostBack Then
            daJobs.Fill(DataSet11, "jobs")
            daEmployee.Fill(DataSet11, "employee")
            DataGrid1.DataBind()
            Session("DS") = DataSet11
        Else
            DataSet11 = Session("DS")
        End If
    End Sub

    Private Sub DataGrid1_EditCommand(ByVal source As Object,
		ByVal e As System.Web.UI.WebControls.DataGridCommandEventArgs) Handles DataGrid1.EditCommand
        ' редактирование данных в DataGrid
        DataGrid1.EditItemIndex = e.Item.ItemIndex
        DataBind()
    End Sub

    Private Sub DataGrid1_CancelCommand(ByVal source As Object,
		ByVal e As System.Web.UI.WebControls.DataGridCommandEventArgs) Handles DataGrid1.CancelCommand
        ' отмена редактирования
        DataGrid1.EditItemIndex = -1
        DataBind()
    End Sub

    Private Sub DataGrid1_UpdateCommand(ByVal source As Object,
		ByVal e As System.Web.UI.WebControls.DataGridCommandEventArgs) Handles DataGrid1.UpdateCommand
        ' обновление отредактированных данных в базе
        Dim id As String
        DataGrid1.EditItemIndex = -1
        ' определяем ID выбранной строки
        id = CType(e.Item.Cells(0).Text, String)
        ' записываем новые данные в Dataset
        With DataSet11.employee.FindByemp_id(id)
            .job_id = CType(e.Item.Cells(3).Controls(1), DropDownList).SelectedValue
        End With
        ' обновляем данные в БД
        daEmployee.Update(DataSet11)
        DataBind()
        Page.DataBind()
    End Sub

    'Public Function BindJob(ByVal o As Object) As String

    '    Dim drv As DataRowView = o
    '    Dim dr As DataSet1.employeeRow = drv.Row

    '    Dim dp As DataSet1.jobsRow = dr.GetParentRow("jobsemployee")
    '    Return dp.job_desc

    'End Function
    Public Function BindJob(ByVal o As Object) As String
        ' Alternatively, since this is strongly typed:

        Dim drv As DataRowView = o
        Dim dr As DataSet1.employeeRow = drv.Row

        Return dr.jobsRow.job_desc

    End Function

End Class


Здесь написаны четыре процедуры, которые выполняют инициацию DataSet при открытии формы, редактирование данных в DataGrid, обновление либо отмену обновления. А также вышеупомянутая функция BindJob (в двух вариантах), которая вместо job_id выводит наименование должности.

Вставим этот код (заключенный в красную рамку, с заменой процедуры Page_Load) внутрь класса WebForm1 на странице default.aspx.vb и попробуем запустить проект.

Если все успешно, то мы должны получить вот такую картинку.





Выберем другую должность и нажмем "Обновить". Новые данные сохранятся в базе данных.

Хочу предупредить: это всего лишь пример, и я использовал только два поля - job_id и job_desc. Но в самой базе они находятся во взаимосвязи с другими полями, поэтому возможны случаи возникновения исключений при смене должностей!!!



Поводя итог, снова оговорюсь, данный вариант не претендует на исключительность. Я также не пытался объяснять код, надеюсь, читатель сам сможет в нем разобраться и творчески применить в своих собственных приложениях.



Эта статья не была бы написана без тестового задания, которое мне дал Андрей Филев (Murano Software), а также без помощи Владислава Бородина (учебный центр Support, Санкт-Петербург), который помог мне сделать первые шаги в ASP.NET.

При написании статьи частично были использованы материалы статьи , в частности функция BindJob.


Может пригодится:


Автор: Сергей Шершнев
