Планирование размера системных ресурсов для Интернет систем
В своей работе я столкнулся с необходимостью найти зависимость объемов ресурсов требуемых для системы (например CPU Mhz) от нагрузки на нее. Попробовав поискать информацию по этой проблеме в Сети, ничего толкового на русском я не нашел. Но несколько статей на эту тематику удалось таки обнаружить на небезызвестном MSDN (Microsoft Developer Network) http://msdn.microsoft.com/. Пришлось некоторое время потратить на анализ и объединение этих материало

Предисловие

В своей работе я столкнулся с необходимостью найти зависимость объемов ресурсов требуемых для системы (например CPU Mhz) от нагрузки на нее. Попробовав поискать информацию по этой проблеме в Сети, ничего толкового на русском я не нашел. Но несколько статей на эту тематику удалось таки обнаружить на небезызвестном MSDN (Microsoft Developer Network) http://msdn.microsoft.com/. Пришлось некоторое время потратить на анализ и объединение этих материалов, в результате чего и получилась эта статья. В ней описывается конкретный опыт по решению задачи планирования конфигурации системы. Специфика работы ориентирована прежде всего на интернет системы: WEB сайты, WEB сервисы и прочие системы где нагрузка создается по HTTP протоколу методами POST и GET. Однако я думаю, что ни что не мешает адаптировать методику под любые программные системы.

Описание задачи

Требуется найти зависимость объема ресурсов от нагрузки, для конкретной программной системы.

Решение

Эту задачу можно разбить на подзадачи:

  1. Описание текущей конфигурации системы.
  2. Анализ предметной области и выявление требований к системе.
  3. Планирование размера ресурсов.

Текущая конфигурация системы

WEB Server



Processor x86 Family 6 Model 6 Stepping 0 GenuineIntel ~367 Mhz
Total Physical Memory 267,812 KB
Available Physical Memory 114,120 KB

Желательно проводить тестирование на наиболее мощном из ваших компьютеров.



OS Name Microsoft Windows 2000 Advanced Server
Version 5.0.2195 Service Pack 2 Build 2195

Требования

Основное требование для интернет системы - время ответа WEB сервера на запрос пользователя. Время ответа складывается из времени выполнения запроса на сервере, времени ожидания выполнения запроса и времени передачи ответа по сети. Так как в нашем случае все тестирование проводится в рамках интранет сети и объем выдаваемой WEB сервером информации невелик, то временя передачи ответа по сети можно опустить.

Время ответа должно быть меньше или равно 5 секундам.

Кроме требований по предметной области существуют и технические требования которые должны соблюдаться в процессе тестирования. Основным техническим требованием является использование процессора не более чем на 90%. Более подробно с техническими требованиями можно ознакомиться здесь - http://msdn.microsoft.com/library/en-us/dnduwon/html/d5collection.asp?frame=true

Планирование размера ресурсов

Задачу по планированию конфигурации для программных систем возможно решать двумя основными путями. Первый - традиционный подход (Conventional Approach), подразумевает использование нескольких конфигураций для тестирования с последующим сравнением полученных на каждой результатов тестов и выбора оптимальной конфигурации.

Другой метод планирования конфигурации - метод анализа стоимости транзакции в системе (Transaction Cost Analysis), его задача определить стоимость в ресурсах для каждой операции производимой в системе пользователем.

Традиционный подход

Состоит из двух видов тестов:

Stress test - задача теста определить максимальную нагрузку на систему при данной конфигурации и измерить используемые при этом ресурсы системы: пропускную способность , загруженность процессора и т.п. Тест проводится в несколько итераций с постепенным повышением нагрузки например 1000 пользователей, 2000 пользователей, 3000 пользователей. После каждой итерации проверяются показатели работы системы, если показатели превышают указанные допустимые пределы (например CPU Utilization> 90%) то нагрузка вызвавшая это считается критической для данной конфигурации и дальнейшие итерации прекращаются.

Scalability test - задача теста подобрать необходимую конфигурацию для системы. Тест состоит из нескольких итераций Stress tests на разных конфигурациях. Если при критической нагрузке на данной конфигурации не выполняются требования к некоторым параметрам работы системы, то конфигурация считается неприемлимой и подбирается новая, в которой наиболее деффицитный ресурс наращивается.

Анализ стоимости транзакций

Для решения задачи определения и прогнозирования конфигурации наиболее оптимальным методом, на мой взгляд, является анализ стоимости транзакции в системе (Transaction Cost Analysis). Этот метод подробно описан в статьях: http://www.microsoft.com/siteserver/ssrk/docs/rk_TCA.doc и http://msdn.microsoft.com/library/en-us/dnmscms01/html/cmsperfoc.asp?frame=true .
Задача метода определить сколько ресурсов будет стоить выполнение каждой транзакции в системе. И на основе полученной информации спрогнозировать зависимость необходимых ресурсов от нагрузки. Воспользуемся эим методом для решения поставленной задачи.

План выполнения анализа

  1. Определить время работы в системе одного пользователя(время сессии).
  2. Определить транзакции, которые выполняет пользователь в системе.
  3. Определить загрузку системы для каждой транзакции (стоимость транзакции).
  4. Определить профили использования системы.
  5. Определить стоимость ресурсов для одного пользователя в системе.
  6. Определить количество пользователей в сутки.
  7. Определить максимальное количество одновременных пользователей.
  8. Прогнозирование необходимого количества ресурсов для указанного количества пользователей.

Определение транзакций, которые выполняет пользователь в системе

Список этих транзакций определяется исходя из функциональности системы. Операциями могут являться : поиск, запрос определенной страницы на сайте и пр.

Таблица 1



Transaction
Операция 1
Операция 2
Операция 3
Операция 4
Операция 5
Операция 6
Операция 7
Операция 8
Операция 9
Операция 10
Операция 11
Операция 12
Операция 13
Операция 14
Операция 15
Операция 16
Операция 17
Операция 18
Операция 19
Операция 20
Login

Определение времени работы в системе одного пользователя(время сессии).

Этот параметр определяется при анализе лог файлов системы. Так же параметр можно определить, анализируя бизнес логику системы. Допустим, что время сессии одного пользователя равно 20 мин.

t=20 min=1200 sec.

Определение загрузки системы для каждой транзакции (стоимость транзакции).

На этом этапе для каждой транзакции необходимо определить стоимость в ресурсах.

Для этого каждая транзакция из таблицы 2 выполняется в системе отдельно какоето время, не менее 3 минут. Во время ее выполнения фиксируются показатели системных датчиков:


Processor(_Total)\% Processor Time
 Active Server Pages\Request Wait Time
 Active Server Pages\Request Execution Time
 Active Server Pages\ASP Requests Queued
 Active Server Pages\ASP Requests/Sec
 System\Processor Queue Length
 Response time  = Active Server Pages\Request Execution Time +
                  Active Server Pages\Request Wait Time

После чего анализируются средние показатели датчиков. Если они в пределах установленных в требованиях ограничейний, то нагрузка увеличивается и проводится еще один тест. Если ограничения превышены то средние показания датчиков записываются таблицу 2

Таблица 2



  Request Execution Time Request Waite Time ASP Requests/Sec Processor utilization% Response time
Операция 1 4655 355 3 61 5000
Операция 2 1062 0 14 93 1062
Операция 3 43 5 20 94 48
Операция 4 54 3 17 94 57
Операция 5 49 2 20 94 51
Операция 6 33 9 23 92 42
Операция 7 51 1 18 90 52
Операция 8 46 2 20 90 48
Операция 9 80 4 11 94 84
Операция 10 70 5 12 92 75
Операция 11 80 5 11 90 85
Операция 12 82 2 17 88 82
Операция 13 156 3 6 88 159
Операция 14 52 2 17 93 54
Операция 15 56 1 16 85 57
Операция 16 303 3 7 88 306
Операция 17 192 25 9 83 217
Операция 18 192 25 9 83 217
Операция 19 3700 30 2 94 3730
Операция 20 2800 200 2 80 3000
Login 3099 0 3 89 3099

После чего рассчитать стоимость транзакции в секунду по формуле:



(%Resource utilization *resource capacity)/(transaction per second) = transaction resource cost

Пример. Начинаем выполнять транзакцию Оперцаия 1 с количества одновременных пользователей в системе N = 10. Постепенно увеличиваем количество пользователей до тех пор, пока ограничения в системе не будут превышены: Response time <=5 sec, CPU Utilization<=90%. При превышении этого значения записываем средние показатели использования ресурсов системы и обсчитываемых по указанной формуле. Получаем

(61% * 365MHz) /3 =74 MHz стоимость выполнения одной транзакции с именем "Оперцаия 1"

Аналогично рассчитывается стоимость любого ресурса.

Теперь необходимо рассчитать стоимость каждой транзакции из таблицы 1 с помощью указанной выше формулы.

Результатом этого этапа станет таблица 3.

Таблица 3



Transaction CPU Cost MHz
Операция 1 74.62333
Операция 2 24.37929
Операция 3 17.249
Операция 4 20.29294
Операция 5 17.249
Операция 6 14.68
Операция 7 18.35
Операция 8 16.515
Операция 9 31.36182
Операция 10 28.13667
Операция 11 30.02727
Операция 12 18.99765
Операция 13 53.82667
Операция 14 20.07706
Операция 15 19.49688
Операция 16 46.13714
Операция 17 33.84556
Операция 18 33.84556
Операция 19 172.49
Операция 20 146.8
Login 108.8767

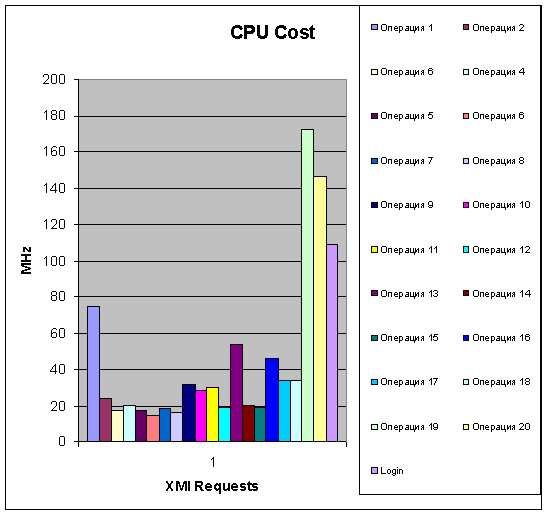

График 1 иллюстрирует затраты ресурсов процессора на каждую из транзакций.

График 1

Так как наша задача связана и определением нагрузки на WEB приложение , то для генерации нагрузки на него можно воспользоваться готовым решением "Web Application Stress Tool" (WAST). Это приложение имитирует работу пользователей с указанным ресурсом.

В WAST необходимо создать по отдельному скрипту для каждой транзакции в системе и выполнять эти скрипты по очереди с постепенным увеличением количества пользователей. Также WAST позволяет отслеживать датчики производительности, нагружаемой системы. В некоторых случаях WAST некорректно отображает показания датчиков, поэтому для страховки необходимо изпользовать performance monitor на тестируемой машине. Подробнее о WAST можно прочитать тут: http://msdn.microsoft.com/library/en-us/dnduwon/html/d5wast_2.asp?frame=true.

Определение профиля использования системы

Под профилем использования подразумевается совокупность операций выполняемых пользователем за сессию в системе и их количество. Например, система может использоваться в режиме активного поиска информации , или в режиме просмотра определенных документов. Создадим профиль при котором идет активное использование операции 1. Для этого предположим что пользователь выполняет 90% транзакций по вызову операции 1 и 10 % тратит на все остальные.

Таблица 4 описывает этот профиль

Таблица 4



Transaction nsession nsec*
Операция 1 60 0.05
Операция 2 60 0.05
Операция 3 60 0.05
Операция 4 60 0.05
Операция 5 60 0.05
Операция 6 2 0.001667
Операция 7 2 0.001667
Операция 8 8 0.006667
Операция 9 2 0.001667
Операция 10 2 0.001667
Операция 11 2 0.001667
Операция 12 2 0.001667
Операция 13 2 0.001667
Операция 14 2 0.001667
Операция 16 2 0.001667
Операция 17 2 0.001667
Операция 18 2 0.001667
Операция 19 2 0.001667
Login 1 0.000833

* nsec = nsession/t
t - время сессии
nsesion - транзакций за сессию
nsес - транзакций за секунду

Определение стоимости ресурсов для одного пользователя в системе

На основе профиля использования и стоимости каждой транзакции в системе опеределим стоимость одного пользователя в системе.

Таблица 5



Transaction Cost per User Transaction per sec. CPU MHz*
Операция 1 3.731166667
Операция 2 1.218964286
Операция 3 0.86245
Операция 4 1.014647059
Операция 5 0.86245
Операция 6 0.024466667
Операция 7 0.030583333
Операция 8 0.1101
Операция 9 0.052269697
Операция 10 0.046894444
Операция 11 0.050045455
Операция 12 0.031662745
Операция 13 0.089711111
Операция 14 0.033461765
Операция 15 0.02
Операция 16 0.076895238
Операция 17 0.056409259
Операция 18 0.056409259
Операция 19 0.287483333
Операция 20 0.006
Login 0.090730556
Total 5.812580952

* Cost per User Transaction per sec. CPU MHz = CPU Cost MHz * nsec

Стоимость пользователя в системе в секунду будет равняться сумме стоимостей его операций за секунду.

Определение количества пользователей в сутки

Количество пользователей в сутки в нашем случае будет задано как одно из требований к системе, также этот параметр можно определить анализируя лог файлы системы.

Таблица 6



Users per day
1000
10000
50000
100000
1000000
10000000

Определение максимального количества одновременных пользователей

Под одновременными пользователями подразумеваются пользователи, которые в один и тот же промежуток времени выполняют транзакции в системе. Количество таких пользователей определяется из лог файлов системы, на основе требований к системе. Так же можно приблизительно спрогнозировать этот параметр исходя из правила 80/20, что означает - 80 процентов пользователей могут выполнять транзакции в 20 процентов времени. Определим среднее количество одновременных пользователей системы. В результате выполнения этого пункта расширим Таблицу 8.

Таблица 7



Users per day (Users) Max Users per second (Nmax)* Avg Users per second (N)** CPU MHz max CPU MHz avg
1000 0.046296296 0.011574 0.269101 0.067275
10000 0.462962963 0.115741 2.69101 0.067275
50000 2.314814815 0.578704 13.45505 3.363762
100000 4.62962963 1.157407 26.9101 6.727524
1000000 46.2962963 11.57407 269.101 67.27524
10000000 462.962963 115.7407 2691.01 672.7524

*Nmax=(0.8*users)/(24*60*60*0.2)
**N=users/(24*60*60)

Прогнозирование необходимого количества ресурсов для указанного количества пользователей

Total_Cost_CPU_MHz_per_User_Transaction per sec - стоимость ресурсов процессора на одного пользователя в секунду.

Требуемый CPU MHz для системы = Total_Cost_CPU_MHz_per_User_Transaction_per_sec * Users.

То есть, если пропускная способность системы должа равняться 100 пользователям в секунду, то необходимый для этого CPU MHz будет 5.8*100=580 Мhz при заданном профиле.

Аналогично расчитываются и требования по остальным ресурсам.

В результате получим таблицу

Таблица 8



Users per day (Users) Max Users per second (Nmax) Avg Users per second (N) CPU MHz max CPU MHz avg
1000 0.046296296 0.011574 0.269101 0.067275
10000 0.462962963 0.115741 2.69101 0.067275
50000 2.314814815 0.578704 13.45505 3.363762
100000 4.62962963 1.157407 26.9101 6.727524
1000000 46.2962963 11.57407 269.101 67.27524
10000000 462.962963 115.7407 2691.01 672.7524

Из таблицы 9 видно, что для обслуживания 10000000 пользователей в день возможна требуемая пиковая пропускная способность FWS в 463 пользователя в секунду и для ее обспечения требуется мультипроцессорная система которая будет давать суммарную производительность в 2700 MHz.

Резюме

Для того чтобы ответить на вопрос: "Сколько потребуется ресурсов для системы при определенной нагрузке?", -необходиммо выполнить следующие действия:

  1. Выбрать максимально мощную из доступных конфигурацию системных ресурсов для системы.
  2. Определить время сессии, которое пользователь проводит в системе.
  3. Определить транзакции(операции), которые выполняет пользователь в системе.
  4. Определить загрузку системы для каждой транзакции (стоимость транзакции). Для этого создать тестовую нагрузку на систему в виде выполнения этой транзакции. И измерить загрузку ресурсов при этом. После чего вычислить стоимость транзакции по фрмуле:
    (%Resource utilization * resource capacity)/(transaction per second) = transaction resource cost
  5. Определить профили использования системы.
  6. Определить стоимость ресурсов для одного пользователя в системе.
  7. Определить количество пользователей в сутки и требуемую пропускную
  8. пособность системы при этом .
  9. Выразить зависимость необходимого количества ресурсов системы от нагрузки по формуле:
    resource capacity = Total_Resource_Cost_per_User_Transaction_per_sec * Users.

Использованный материал

"Performance Optimization and Capacity Planning", Microsoft Corporation, January 2002
http://msdn.microsoft.com/library/en-us/dnmscms01/html/cmsperfoc.asp?frame=true

"Capacity Planning", Microsoft Developer Network, February 2001
http://msdn.microsoft.com/library/en-us/dnduwon/html/d5cpctyplan.asp?frame=true

"Understanding Performance Testing", Microsoft Developer Network, February 2001
http://msdn.microsoft.com/library/en-us/dnduwon/html/d5dplyover.asp?frame=true

"Performance Testing with the Web Application Stress Tool", Microsoft Developer Network, January 2001
http://msdn.microsoft.com/library/en-us/dnduwon/html/d5wast_2.asp?frame=true

"Capacity Model for Internet Transactions", Microsoft Corporation, April 1999
http://www.microsoft.com/siteserver/ssrk/docs/rk_TCA.doc

"Capacity Planning and Performance Testing", Microsoft Developer Network, January 2002
http://msdn.microsoft.com/library/en-us/dncold/html/storcpctyplan.asp?frame=true

"Collecting Performance Data" , Microsoft Developer Network, February 2001
http://msdn.microsoft.com/library/en-us/dnduwon/html/d5collection.asp?frame=true
